Materials study, BRDF data presentation.

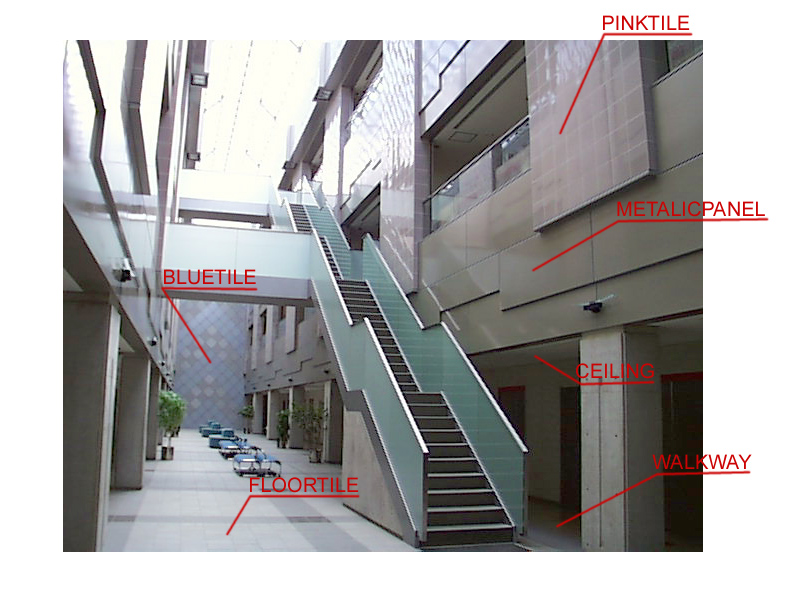

BRDF mesurement was taken from real material samples for six surfaces repesenting more than 80 percent of the total surface in the atrium. The materials sampled are very different in term of surface quality and attributes.

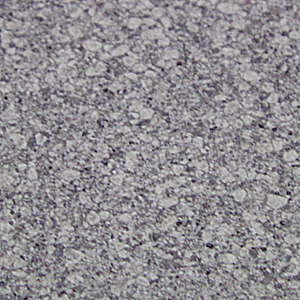

FLOORTILE -> light.ddr
Diffuse BRDF

KD
sigma=0.00 <r>=( 86 81 72)
sigma=10.00 <r>=( 95 90 81)
sigma=20.00 <r>=( 103 93 81)
sigma=30.00 <r>=( 107 97 86)
sigma=45.00 <r>=( 103 94 84)
sigma=60.00 <r>=( 102 92 85)
sigma=90.01 <r>=( 83 75 67)

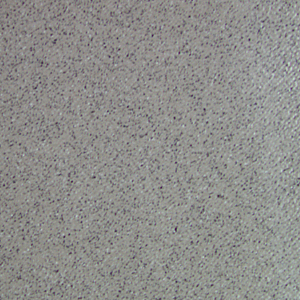

WALKWAY -> lin.ddr
Diffuse BRDF (The surface shows specular but they failed to extract ks)

KD
sigma=0.00 <r>=( 79 64 51)
sigma=10.00 <r>=( 74 62 49)
sigma=20.00 <r>=( 73 62 50)
sigma=30.00 <r>=( 82 68 54)
sigma=45.00 <r>=( 78 64 52)
sigma=60.00 <r>=( 87 72 64)
sigma=90.01 <r>=( 60 46 36)

76 62 59

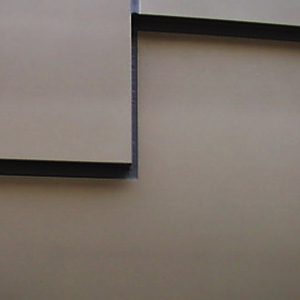

METALICPANEL->fitted.ddr
Diffuse BRDF

Total Reflectivity
sigma=0.00 <r>=( 0.47011    0.44044    0.37689)
sigma=10.00 <r>=( 0.51069    0.46901    0.40797)
sigma=20.00 <r>=( 0.54037    0.48329    0.42891)
sigma=30.00 <r>=( 0.53803    0.48084    0.42150)
sigma=45.00 <r>=( 0.53817    0.47251    0.422210)
sigma=60.00 <r>=( 0.54894    0.48785    0.45607)

KD
sigma=0.00 <r>=( 0.42467    0.39620    0.33211 )
sigma=10.00 <r>=( 0.46659    0.42702    0.36453)
sigma=20.00 <r>=( 0.49505    0.44043    0.38299)
sigma=30.00 <r>=( 0.49257    0.43697    0.37497)
sigma=45.00 <r>=( 0.48969    0.42327    0.36361)
sigma=60.00 <r>=( 0.46499    0.39886    0.34844)

KS
sigma=0.00 <r>=( 0.04544    0.04424    0.04478)
sigma=10.00 <r>=( 0.04410    0.04199    0.04344)
sigma=20.00 <r>=( 0.04532    0.04285    0.04591)
sigma=30.00 <r>=( 0.04546    0.04388    0.04653)
sigma=45.00 <r>=( 0.04848    0.04924    0.05849)
sigma=60.00 <r>=( 0.08395    0.08900    0.10764)

kd    0.5    0.43    0.38
ks    0.045    0.044    0.047
gs    1200

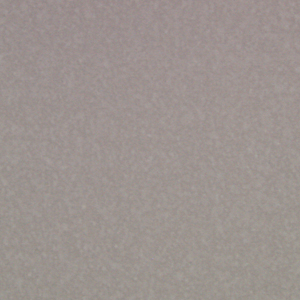

PINKTILE
Diffuse BRDF

KS
sigma=0.00 <r>=( 13 6 10)
sigma=10.00 <r>=( 12 6 10)
sigma=20.00 <r>=( 15 6 12)
sigma=30.00 <r>=( 13 6 10)
sigma=45.00 <r>=( 14 5 11)
sigma=60.00 <r>=( 11 4 10)
sigma=90.01 <r>=( 0 0 0)

kd    0.52    0.40    0.40
ks    0.0375    0.0075    0.0225
gs    36475

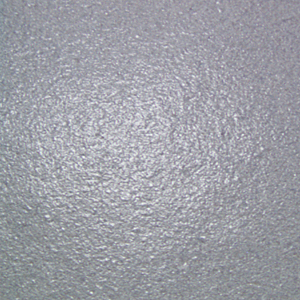

BLUETILE mat_int.ddr/1_5.sdr
Diffuse BRDF + Specular BRDF

KS
sigma=0.00 <r>=( 16 15 15)
sigma=10.00 <r>=( 17 16 16)
sigma=20.00 <r>=( 16 15 16)
sigma=30.00 <r>=( 16 15 17)
sigma=45.00 <r>=( 17 17 19)
sigma=60.00 <r>=( 30 27 33)
sigma=90.01 <r>=( 1 1 1)

kd     0.41    0.42    0.46
ks    0.072    0.061    0.080
gs    3282

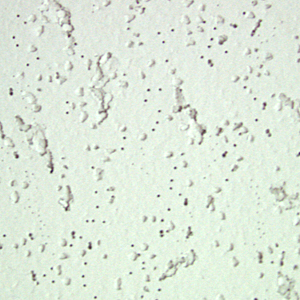

CEILING ->ceiling.ddr
Diffuse BRDF

KD
sigma=0.00 <r>=( 243 229 196)
sigma=10.00 <r>=( 233 224 201)
sigma=20.00 <r>=( 237 223 204)
sigma=30.00 <r>=( 240 228 207)
sigma=45.00 <r>=( 231 215 195)
sigma=60.00 <r>=( 219 206 188)
sigma=90.01 <r>=( 198 187 171)

228 216 194
